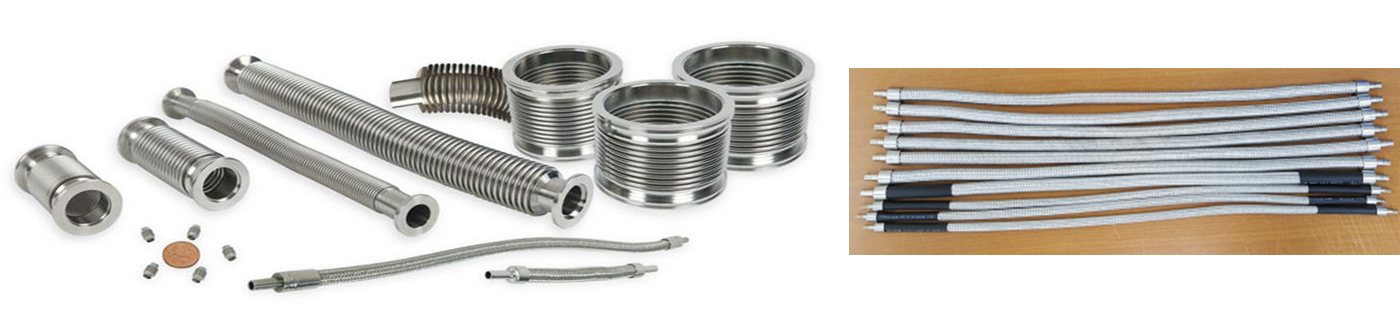

배관 간의 진동흡수 및 열 팽창 보정역할, Gas 및 유체 공급 라인
-
SUS류(Stainless Steel), 1/4” ~ 250A
| 재질 |
STS304 (주문품: STS316L) |
| 호칭 |
6A |
7A |
8A |
10A |
12A |
15A |
18A |
20A |
25A |
32A |
40A |
50A |

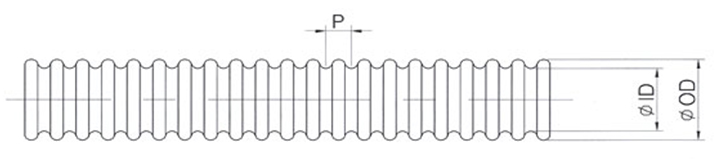

| 주름관규격 |
내경(±0.3) |
5.7 |
8.1 |
9.5 |
11.6 |
12.8 |
14.1 |
15.9 |
21 |
27 |
32 |
40.3 |
51.6 |
| 외경(±0.3) |
8.5 |
10.5 |
12.8 |
15.2 |
16.2 |
18.1 |
20.3 |
25.4 |
32 |
37.6 |
46.3 |
57.6 |
| 산수 |
31 |
30 |
27 |
26 |
24 |
20 |
21 |
19 |
18 |
18 |
13 |
12 |
| 두께 |
0.25mm ~ 0.3mm |
| 작업시 최대 사용 압력 |
15.4kgf/cm² |
12.3kgf/cm² |
10.3kgf/cm² |
| 작업시 사용온도 |
100°C |
| 포장길이(m/Roll) |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
30 |
30 |
20 |
20 |
20 |
| 주름관의 호징지름 |
굽힘횟수(STS) |
| 15A 이하 |
20이상 |
| 20A |
15이상 |
| 25A 이상 |
10이상 |
| 수압(kgf/cm²) |
5 |
10 |
15 |
| L(길이) 신장률(%이내) |
1.5 |
0.5 |
1 |
| 환산길이(mm) |
1.5 |
1.5 |
3 |
| 주(길이) L은 300mm로 한다. |
| 주름관의 호징지름 |
충격력N·cm(kgf·cm) |
| 15A 이하 |
1323.9(135) |
| 20A~32A |
2059.4(210) |
| 주름관의 호징지름 |
굽힘력N(kgf) |
| 15A 이하 |
49(5) 이하 |
| 20A |
78(8) 이하 |
| 25A 이상 |
108(11) 이하 |
| 수압(18kgf/cm²) |
잔류 신장률 |
| 신장률 시험 후 압력을 |
0.1% 이내 |
| 제거한 후 신장률(2) |
| 수압(18kgf/cm²) |
팽창률 |
| 관(3) 바깥지름에 대한(%) |
0.5% 이내 |
